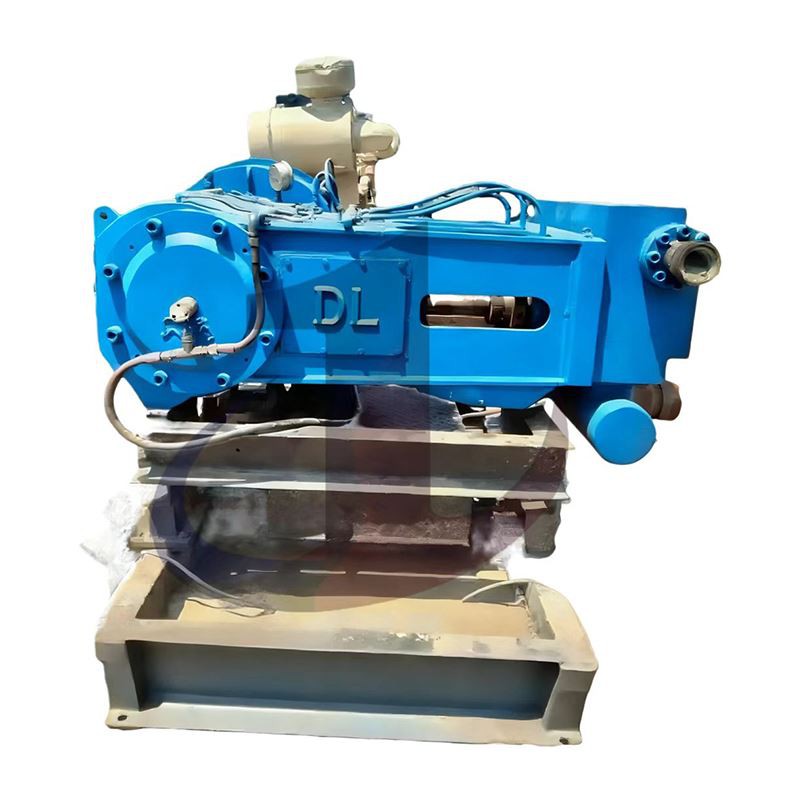

OPI 350D purvo siurblys



Meta Pavadinimas: OPI 350D purvo siurblys|Kalto plieno trigubas-cilindro siurblys|API 7K susidėvinčios dalys

Meta aprašymas: atraskite ekspertų{0}}projektuotą trijų cilindrų purvo siurblio OPI 350D dizainą{2}. Jo pažangios medžiagos, kalimo technologijos ir API 7K{5}}sertifikuotos susidėvinčios dalys užtikrina maksimalų ilgaamžiškumą ir mažesnes bendras nuosavybės kainas atliekant aukšto slėgio gręžimo operacijas.





Šioje lentelėje pateikiama glausta santrauka vartotojams, kuriems reikia greitai pasiekti svarbiausius techninius duomenis, paaiškinant siurblio veikimo lygį ir pagrindines galimybes.

parametras	specifikacijas
Siurblio tipas	Trijų{0}}cilindrių-vieno veikimo stūmoklinis/stūmoklinis siurblys
Didžiausia įvesties galia	350 AG
Maksimalus smūgio ilgis	8 coliai (203,2 mm)
cilindro skersmuo	5 coliai (127 mm)
Hidraulinis galas	Plieninis hidraulinis galas
Pagrindinės programos	Šulinių remontas, cementavimas, rūgštinimas, gręžimas (sausumoje ir jūroje)





Alkūninis velenas{0}}kalimo stiprumo kertinis akmuo



Alkūninis velenas yra pagrindinis siurblio komponentas. OPI 350D siurblys turi monolitinį alkūninį veleną, kaltą iš didelio -stiprumo legiruotojo plieno (4340 arba 35CrMo).

Po kalimo alkūninis velenas taip pat turi būti daugiapakopis terminis apdorojimas{0}}, sukietinimas azotavimu ir veleno kaklelio mikropoliravimas bei kiti apdailos procesai.

Tikslios pavaros{0}}garantuoja efektyvų energijos perdavimą



OPI 350D turi **dvigubo sraigtinio krumpliaračio (eilutės krumpliaračio) dizainą**. Skirtingai nuo tiesių krumpliaračių, ši silkės struktūra užtikrina, kad vienu metu užsifiksuotų keli dantys, užtikrinamas sklandus, nenutrūkstamas ir progresyvus jėgos perdavimas, kartu žymiai sumažinant veikimo triukšmą ir vibraciją.

Guoliai, rėmas ir tepimo sistema{0}}sukurta ilgalaikiam{1}} veikimui



Galios pusėje naudojami aukštos kokybės ritininiai guoliai, įskaitant sferinius ritininius guolius krumpliaračio velenui ir tiesius ritininius guolius velenui.

Maitinimo šoninis stovas pagamintas iš suvirintos plieno konstrukcijos ir po suvirinimo termiškai apdorojamas įtempių mažinimo būdu.

Pilna tepimo sistema, derinanti prievartą ir purslą, užtikrina, kad visos judančios dalys, įskaitant guolius ir kryžminius kreipiklius, būtų apsaugotos ištisine, švaria ir vėsia alyvos plėvele, taip pailginant jų tarnavimo laiką.





Didelio stiprumo kalto legiruotojo plieno modulis

Hidraulinis galinis modulis yra nukaltas iš aukštos{0}kokybės didelio{1}}stiprumo legiruotojo plieno, įskaitant 35CrMo, 40CrMnMo ir 4135.

Pažangus vožtuvo ir lizdo mazgas: slėgio sergėtojas



The valve body and seat are forged from high-quality alloy steel (20CrNiMo / AISI 8620) and undergo carburizing and quenching heat treatment. This process diffuses carbon atoms into the surface layer of low-carbon alloy steel at high temperatures. The subsequent quenching process hardens this carbon-rich surface to HRC>60, išsaugant pirminį šerdies tvirtumą ir lankstumą. Ši dviguba{2}}kompozicinė medžiaga sujungia ypatingą paviršiaus kietumą, kad atlaikytų intensyvią eroziją, kurią sukelia didelio greičio-kietieji- gręžimo skysčiai, o elastinga šerdis sugeria didžiules smūgio jėgas, kurias sukelia tūkstančiai vožtuvų uždarymo per valandą, ir veiksmingai apsaugo nuo trapių lūžių. Ši novatoriška kompozicinė struktūra sudaro pagrindinę technologiją, užtikrinančią ypač ilgą vožtuvo agregato tarnavimo laiką.





Didelio{0}}našumo cilindro įdėklų-lyginamoji analizė

Daug chromo turintis bimetalinis cilindro įdėklas

Manufacturing Process: The outer shell is constructed from high-strength forged steel (AISI 1045) to ensure structural integrity. The inner sleeve, made of high-chromium cast iron (>27%), susidaro liejant išcentriniu būdu, kad būtų pasiekta tanki ir vienoda mikrostruktūra. Po terminio apdorojimo vidinė įvorė pasiekia HRC 62-69 kietumą ir yra įspaudžiama į išorinį apvalkalą su interferenciniu tvirtinimu.

Našumas: užtikrina puikų ilgesnį nei 800 valandų tarnavimo laiką standartinėmis gręžimo sąlygomis.

Cirkonio keramikos cilindro įdėklas



Gamybos procesas: itin gryni cirkonio oksido keramikos milteliai naudojami formuojant izostatiniu presavimu, sukepinami aukštoje temperatūroje, kad būtų pasiektas didžiausias tankis, ir galiausiai surenkami į kaltinį plieninį apvalkalą.

technologinis pranašumas:

Outstanding performance: Zirconia ceramic has higher hardness (HRC>92), geresnis atsparumas smūgiams ir smulkesnė paviršiaus apdaila (4–8 RMS), daug aukštesnė nei superchrominio plieno.

Grandinės pranašumai: šis itin{0}}kietas, itin-lygus paviršius labai sumažina trintį tarp cilindro įdėklo ir stūmoklio. Tai suteikia grandinės pranašumų:(1) žymiai pailgėja stūmoklio tarnavimo laikas (pagal duomenis iki 5 kartų);

(2) Sumažėjusi šilumos gamyba, todėl sumažėja cilindro įdėklo purškimo sistemos apkrova; (3) Paties cilindro įdėklo tarnavimo laikas labai pailgėja, paprastai daugiau nei 4000 valandų.

2.1 lentelė: Cilindro įdėklo medžiagos savybių palyginimas

Ši palyginimo lentelė leidžia klientams lengvai įvertinti skirtingų parinkčių ekonomiškumą{0}}, atsižvelgdami į konkrečius poreikius.

charakteristika	Daug chromo turintis bimetalinis cilindro įdėklas	Cirkonio keramikos cilindro įdėklas
apvalkalo medžiaga	Kaltas plienas (AISI 1045)	Kaltas plienas (AISI 1045)
Vidaus pamušalo medžiaga	High chromium cast iron (Cr>27%)	Cirkonio oksido keramika (ZrO2)
gamybos procesas	Išcentrinio liejimo vidinė įvorė su karšto presavimo įtaisu	Izostatinis formavimas, sukepinimas aukštoje{0}}temperatūroje
Vidinės sienos kietumas (HRC)	62-69	>92
maksimalus darbinis slėgis	7500 PSI	7500 PSI
Tipiškas tarnavimo laikas	~800+ val	4,000+ valandos



Patvarus stūmoklis įvairiems gręžimo skysčiams

Dizaino esmė: mūsų stūmokliai pagaminti iš didelio-stiprumo kalto plieno (40Cr arba 45# plieno), kad būtų užtikrintas maksimalus konstrukcijos vientisumas.

akcijų opcionas:

Lipnus poliuretano stūmoklis: puikus pasirinkimas alyvos ir sintetinių gręžimo skysčių pagrindu. Jo specialiai sukurta poliuretano formulė užtikrina išskirtinį cheminį atsparumą, atsparumą dilimui ir atsparumą ekstruzijai esant aukštam slėgiui.

Lipnus nitrilo gumos stūmoklis: tvirtas ir ekonomiškas{0}} pasirinkimas, ypač tinkamas vandens- srutoms. Specialios sudėties guma užtikrina puikų sandarumą ir atsparumą karščiui.

Stūmoklio kotas ir sandarinimo mazgas

Stūmoklio strypas: pagamintas iš aukščiausios kokybės kalto legiruotojo plieno (pvz., 40Cr) ir apdorotas paviršiumi (pvz., chromu-padengtas arba cinkuotas{6}}), kad būtų užtikrintas didelis atsparumas tempimui ir išskirtinis atsparumas korozijai bei dilimui.

Tarpikliai ir tarpikliai: teikiame visą asortimentą didelio našumo{0}}tarpiklių ir tarpiklių, kad užtikrintume absoliutų visų hidraulinių galinių jungčių vientisumą (įskaitant vožtuvo dangtį, cilindro galvutę ir cilindro įdėklo sandariklius).





Ši lentelė yra pagrindinė gręžimo inžinieriaus priemonė, skirta siurblio našumui suderinti su gręžinių komandos hidraulinių parametrų reikalavimais, ir aiškiai parodo ryšį tarp cilindro įdėklo dydžio, slėgio ir poslinkio.

Cilindro įdėklo dydis (coliais)	Didžiausias slėgis (PSI)	Srauto greitis esant vardiniam eigai (GPM)
6	1027	661
5 ½	1222	555
5	1479	459
4 ½	1710	397
4	2169	313
3 ½	2816	240

Duomenys pagrįsti našumu už tam tikrą mokestį.

3.2 lentelė: Išsamus susidėvinčių dalių medžiagų ir procesų aprašymas



Ši lentelė tiesiogiai atitinka klientų poreikius dėl išsamios medžiagų ir informacijos apie procesą ir yra tiek techninė specifikacija, tiek greitas pirkimo vadovas.

komponentas	Medžiagos parinktys	Pagrindiniai gamybos procesai	Pagrindinės specifikacijos / pranašumai
Hidraulinis galinis modulis	4135/35CrMo/40CrMnMo legiruotas plienas	Kalimas, terminis apdorojimas (gesinimas ir grūdinimas),{0}}neardomasis bandymas	Atitinka API 7K standartą, didelio stiprumo, atsparus nuovargiui, atsparus aukštam slėgiui
alkūninė ašis	4340/35CrMo Kaltas legiruotas plienas	Bendras kalimas, kelių{0}}pakopų terminis apdorojimas, azotavimas, dinaminis balansavimas	Nepertraukiamas grūdų srautas, didelis atsparumas tempimui ir kietumas, atsparumas dilimui
krumpliaratis	4340 Kaltas legiruotasis plienas	Dvigubas sraigtinis (eglutės) apdirbimas ir terminis apdorojimas	Atitinka AGMA standartus, sklandi transmisija, mažas triukšmas, ilgas tarnavimo laikas
Vožtuvo korpusas / lizdas	20CrNiMo (AISI 8620) legiruotasis plienas	Kalimas, karbonizavimas ir gesinimas	Hardness>HRC 60, šerdis tvirta, atspari erozijai, atspari smūgiams
cilindro rankovė	Didelio chromo bimetalinė / cirkonio keramika	Išcentrinis liejimas / izostatinis presavimas	Atsparus susidėvėjimui-atsparus / ypač atsparus nusidėvėjimui
stūmoklis	Kaltinio plieno stūmoklio stebulė + poliuretano/nitrilo guma	Klijavimo procesas	Atsparus nusidėvėjimui ir cheminei korozijai, tinka įvairioms srutų sistemoms
stūmoklio strypas	40C kaltinis legiruotas plienas	Kaltas, paviršius chromuotas/cinkuotas	Didelis atsparumas tempimui, atsparumas korozijai, atsparumas dilimui





taikymo sritis

Trijų-cilindrų siurblys OPI 350D, pasižymintis išskirtine konstrukcija ir tvirtu našumu, yra idealus pasirinkimas įvairioms aukšto slėgio operacijoms, įskaitant:

Naftos ir dujų gręžinių remonto darbai

Cementavimo ir rūgštinimo operacijos

Gręžimas nuo seklios iki vidutinio gylio sausumoje ir jūroje

Mūsų OEM įsipareigojimas

Kaip OPI 350D originalios įrangos gamintojas (OĮG), užtikriname tvirtas kiekvieno gaminio komponento apsaugos priemones. Mūsų įsipareigojimas apima ne tik pardavimą, bet ir visapusišką techninę pagalbą, greitą atsarginių dalių tiekimą ir profesionalų aptarnavimą po-pardavimo. Griežtai kontroliuodami visą dizainą, medžiagas ir gamybos procesą, užtikriname, kad kiekvienas OPI 350D siurblys ir jo komponentai užtikrintų aukštą patikimumą ir puikų našumą, reikalingą jūsų veiklai. Mes ne tik atitinkame pramonės standartus, pvz., API 7K, bet ir remiamės jais, kad sukurtume patvariausius ir ekonomiškiausius{7}}srutų siurblių produktus pramonėje.
